水泵揚程計算及揚程流量關系，快來看懂！
2023/10/19 13:54:09??????點擊：
揚程是指水泵能夠揚水的高度，是泵的重要工作性能參數，又稱壓頭?？杀硎緸榱黧w的壓力能頭、動能頭和位能頭的增加。
泵的揚程計算是選擇泵的重要依據，泵揚程與流量的關系可以參照下面這張圖。
一、泵揚程與流量的關系
二、揚程計算方式：
揚程計算方分為兩種，最常用的水泵揚程計算公式是：H=(p2-p1)/ρg+(v22-v12)/2g+z2-z1。
其中， H——揚程，m；
p1、p2——泵進出口處液體的壓力，Pa；
c1、c2——流體在泵進出口處的流速，m/s；
z1、z2——進出口高度，m；
ρ——液體密度，kg/m3；
g——重力加速度，m/s2。

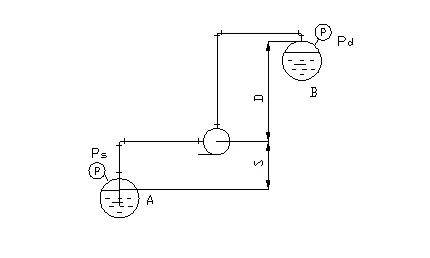

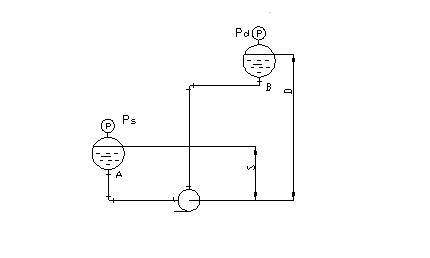

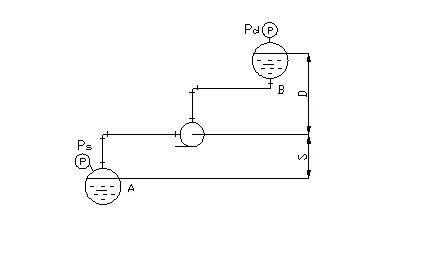

另一種揚程計算由管網系統的安裝和操作條件決定
D——排出幾何高度，S——吸入幾何高度，Pd、Ps——容器內操作壓力，Hf1——直管阻力損失，m液柱，Hf2——管件阻力損失，m液柱，Hf3——進出口局部阻力損失，m液柱，h ——泵的揚程
其中D：低于泵入口中心線為負，反之為正。s：與d相反
h＝D+S+hf1+hf2+h3+Pd－Ps
h= D－S+hf1+hf2+hf3+Pd－Ps
h= D＋S+hf1+hf2+hf3+Pd－Ps

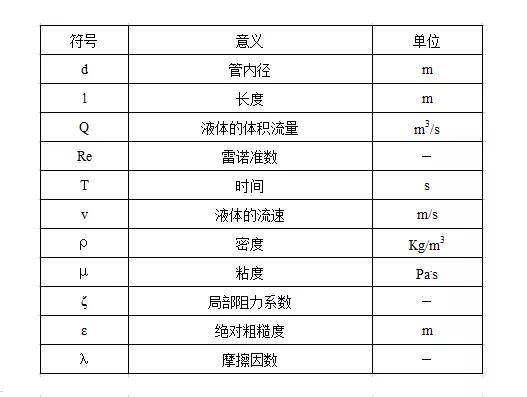

三、計算式中各參數符號的意義

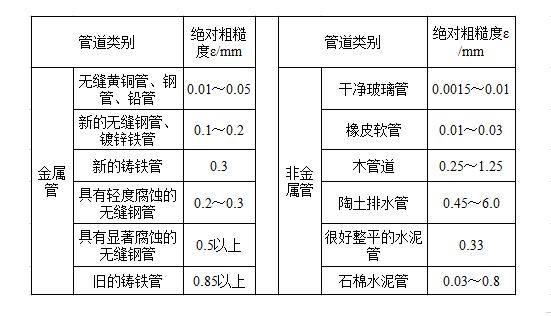

四、工業管材的ε約值

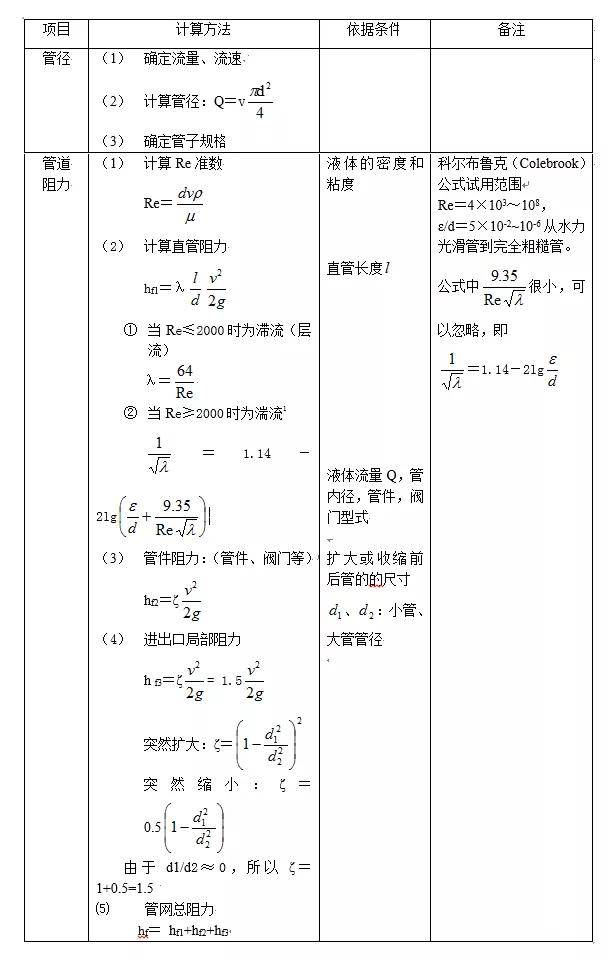

五、管網局部阻力計算

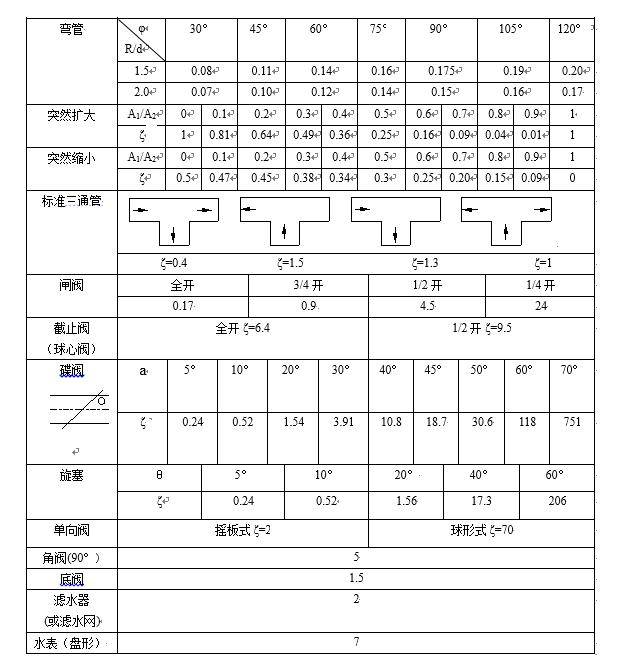

六、常用管件和閥件的局部阻力系數差
