氣動快裝球閥-衛生級氣動三片式球閥-不銹鋼快裝三片式氣動球閥-衛生級卡箍式球閥
更新：2023/2/10 10:43:27??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q681F-16P
產品介紹
Q681F氣動三片式衛生級快裝球閥，又稱三片式卡箍球閥，是由氣動角行程執行器與衛生級球閥裝配組成，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級氣動球閥閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的包PTFE，保證衛生。
Q681F衛生級氣動快裝球閥工作原理：由氣源推動執行器對球閥進行遠程智能控制開關的裝置。
不銹鋼快裝三片式氣動球閥其結構是由三部分閥殼組成，由外部四只較長螺栓從兩端夾住中間閥體與閥球而成。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。廣泛應用于食品、飲料、乳品、制藥、釀造、啤酒、化工制藥及生物工程等眾多行業。
不銹鋼衛生級球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求
Q681F衛生級氣動三片式快裝球閥主要性能規范
| 公稱通徑 | DN15～100mm |
| 公稱壓力 | PN1.0 MPa |
| 連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
| 適用溫度 | PTFE≤180℃ |
| 材質 | 304、316、316L不銹鋼 |
| 執行器 | GT、AT系列單作用、雙作用 |
| 附件 | 電磁閥、定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 作用形式 |
【單作用執行機構】氣關式(B)~失氣時閥位開(FO)，氣開式(K)~失氣時閥位關(FC)；
【雙作用執行機構】氣關式(B)~失氣時閥位保持(FL)，氣開式(K)~失氣時閥位保持(FL)； |

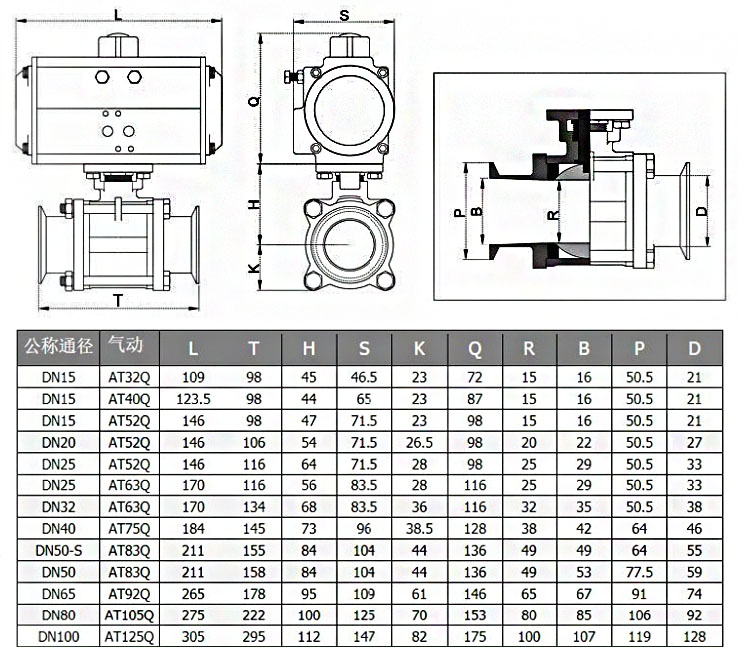

Q681F衛生級氣動三片式快裝球閥外形結構尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
